Le PC que nous allons monter dans ce mode d'emploi est composé des éléments suivants :
- Une carte mère (avec l'option Audio dans cet exemple)
- Un processeur
- Un ventilateur
- Une barrette mémoire
- Un boîtier
- Un disque dur
- Un périphérique interne IDE (graveur, lecteur CD-ROM, lecteur DVD-ROM...)
- Un lecteur de disquette
- Une carte au format PCI


Et bientôt d'autres éléments viendront s'ajouter à cette page.



A noter: les nappes sont en général fournies avec la carte mère et la visserie avec le boîtier.
Avant toute manipulation sur le matériel, déchargez-vous de toute électricité statique qui pourrait détruire les composants électroniques des différentes cartes (par exemple: en touchant une partie métallique reliée à la masse : radiateur, etc...). Evitez les vêtements en laine.
- Disposez d'un plan de travail relativement grand et d'un éclairage suffisant.
- Munissez-vous d'un tournevis cruciforme

Avant d'entrer dans le vif du sujet, voici les différents termes que vous rencontrerez dans la suite du mode d'emploi. Il s'agit en fait des différents connecteurs de la carte mère :


- Détrompeur : Partie physique d'un connecteur qui permet d'orienter la partie à enficher sans se tromper.
- Cavalier ou Jumper : Petit objet en métal entouré d'un isolant qui permet de relier deux broches entre elles.
- Nappe : C'est un ensemble de fils souples (généralement de couleur grise) alignés et assemblés les uns à côté des autres (ex: nappe IDE)
- Master/Slave : Configuration d'un périphérique IDE permettant au contrôleur de reconnaître les périphériques dans la chaîne IDE. (Master ou maître signifie, premier de la chaîne).



MONTAGE DU PROCESSEUR

Avant de vouloir vous lancer dans le montage du processeur, sortez la carte mère de son emballage en prenant bien soin de ne pas trop mettre les doigts sur des circuits imprimés. Disposez la sur votre table avec si possible entre les deux un isolant quelconque (un film bulle fera parfaitement l'affaire), pourvu qu'il ne soit pas en laine.

Soulevez le levier du socket ZIF.


Insérez le processeur (sans forcer) dans le socket en veillant à bien le positionner par rapport au détrompeur (en général un coin ou deux du processeur est dépourvu de broches et il(s) doit(vent) correspondre à celui ou ceux du socket, comme ci-dessous)


Rabattez la barre du socket ZIF (veillez à ce que le processeur soit solidement enfiché)



Enduisez la partie centrale et saillante du processeur d'une fine couche de pâte thermique (1 goutte suffit). Cette étape est facultative mais conseillée afin que le processeur soit correctement refroidi par le ventilateur.





MONTAGE DU VENTILATEUR



Disposez verticalement le ventilateur en prenant garde de faire coïncider le décrochage de la base du ventilateur avec la partie visible en plastique du socket.

De plus, veillez bien à ne pas endommager ou arracher l'un des 4 coussinets du processeur car ils permettent le maintien du ventilateur.
La partie centrale du processeur (en silicium) est très fragile et peut s'ébrécher lors d'un mauvais montage.
Enclipsez les attaches, de part et d'autre du ventilateur, au socket de la carte mère.


Connectez l'alimentation du ventilateur sur les broches de la carte mère pourvues à cet effet (nommé CPU fan et généralement de couleur blanche).

Rangez les câbles afin que ces derniers ne gênent pas la rotation du ventilateur.







MONTAGE DE LA MEMOIRE



Repérez le premier emplacement mémoire grâce aux indications inscrites sur la carte mère ou sur le manuel de la carte mère (généralement, il est nommé DIMM1).
Ecartez les fixations pivotantes blanches, comme ci-dessous. Il y en a une de part et d'autre de l'emplacement mémoire de la carte mère.








Enfichez la barrette de mémoire, sans trop forcer, en respectant les encoches pour ne pas l'inverser. Insérez la, jusqu'à enclipsage des fixations blanches dans les encoches de la barrette mémoire.




















MONTAGE DE LA CARTE MERE



Présentation d'un boîtier:
Afin de travailler dans de bonnes conditions de confort, il est conseillé de disposer le boîtier à plat sur votre plan de travail afin d'avoir un bon appui sur les différentes parties à assembler.
Installez les supports de montage (entretoises) qui maintiendront la carte mère au boîtier. Ces derniers sont soit des clipses en plastique soit des supports en métal fournis avec le boîtier.

Insérez la carte mère dans le boîtier en prenant soin que les ports PCI/AGP, et les entrées/sorties de la carte mère soient bien alignés avec les trous à l'arrière du boîtier.

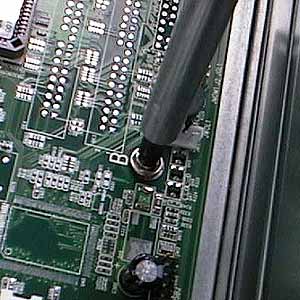

Fixez (clipses ou vis comme ci-dessous) la carte mère sur le support du boîtier.














Branchez le connecteur ATX de l'alimentation électrique provenant du boîtier, sur la carte mère, en respectant le sens. un détrompeur vous indique le bon sens.



Branchez les connecteurs du boîtier aux broches de la carte mère (reset, power, HP, HDD led, etc…).Pour cela, les indications nécessaires aux branchements sont présentes sur le manuel de la carte mère. Attention, il y a un sens pour brancher ces connecteurs !!! Généralement un connecteur pour LED est pourvu d'un fil blanc ou noir qui désigne le (-) et l'autre fil de couleur, le (+).










Par exemple ici, le connecteur (+) de la diode et le fil vert.





Les connecteurs sont quelquefois nombreux, mais leurs fonctions sont toujours indiquées aux extrémités.









Les connecteurs se branchent tous côte à côte sur la carte mère.



MONTAGE DU LECTEUR DISQUETTE



Saisissez le connecteur de la nappe pour lecteur de disquette (34 broches) le plus éloigné des 2 autres et connectez la nappe sur la carte mère (comme ci-dessous). Pour le sens de connexion, un "1" inscrit sur la carte mère permet de repérer, où le fil rouge (ou strié) de la nappe doit être connecté. De plus un détrompeur central permet d'éviter toute erreur.


Insérez le connecteur de la nappe dans celui du lecteur de disquette. Un détrompeur au centre du connecteur permet d'éviter toute erreur de branchement.








Branchez le connecteur d'alimentation électrique provenant du boîtier (le plus petit qui sort de l'alimentation électrique du boîtier). Un détrompeur permet d'éviter toute erreur de connexion.









Enfichez le lecteur de disquette dans un emplacement 3 pouces 1/2.


Vissez le lecteur au châssis du boîtier.



Remarque : Vous pouvez pour des raisons pratiques (boîtier étriqué) procéder tout d'abord par la fixation du lecteur sur le boîtier puis raccorder les différents connecteurs.



Avant toute manipulation, suivez les instructions figurant sur le disque dur pour le configurer en Master. Généralement, les constructeurs de disque le configure ainsi par défaut.

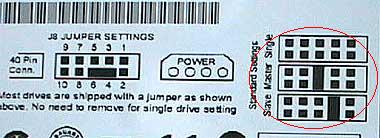

Les schémas de droite représentent les différents modes (Master, slave, ...)
Par exemple ce disque dur est configuré en maître (Master).
Munissez vous de la nappe IDE 80 broches. Les couleurs de nappes peuvent différer selon votre carte mère.











Connectez le connecteur en bout de nappe sur la carte mère (celui le plus éloigné des 2 autres - le bleu sur la photo du dessus -) en faisant correspondre le fil rouge de la nappe avec le "1" figurant à côté du connecteur "primary IDE" de la carte mère.






Connectez l'autre connecteur en bout de nappe sur le disque en prenant soin de positionner le fil extérieur rouge de la nappe du côté de l'alimentation du disque dur (toujours le fil rouge sur le "1"). Un détrompeur vous permet d'éviter toute erreur de sens.


Branchez le connecteur d'alimentation provenant de l'alimentation du boîtier sur le disque dur en vous fiant à la forme trapézoïdale du connecteur.





Enfichez le disque dur dans un emplacement 3.5" en prenant soin de faire correspondre les trous de visseries avec les trous du châssis du boîtier. Il est préférable de laisser un espace entre le disque et le lecteur de disquette pour faciliter la ventilation.
Veillez aussi à faire pointer la face du disque comportant les inscriptions de configuration vers le haut comme sur les photos ci-dessous.



Vissez les quatre vis du disque sur le châssis.





Remarque : Vous pouvez pour des raisons pratiques (boîtier étriqué) procéder tout d'abord par la fixation du disque dur sur le boîtier puis raccorder les différents connecteurs.



MONTAGE D'UN PERIPHERIQUE



Le périphérique IDE à monter peut être un lecteur de CD/DVD un graveur ou tout simplement un autre disque dur. Suivez les instructions figurant sur le périphérique (ou sur sa notice) pour le configurer en Master "MA" ou en Slave "SL" selon si vous souhaitez le connecter sur la même nappe (Slave) que le disque dur ou sur une nappe différente (Master). Dans notre exemple un graveur sera connecté sur une autre nappe IDE que celle du disque dur pour des raisons de performance. Il sera donc configuré en Master de part la position du cavalier à l'arrière du graveur..

Connectez le connecteur en bout de nappe (celui le plus éloigné des 2 autres) sur la carte mère. Veillez à faire correspondre le "1" de la carte mère avec le fil rouge de la nappe sur le connecteur secondaire "Secondary IDE" ou "IDE 2".


Retirez l'un des caches 5 pouces 1/4 en plastique du boîtier et faîtes glisser le périphérique IDE jusqu'à faire correspondre les trous du châssis avec le périphérique.



Fixez le périphérique IDE au châssis avec quatre vis.



Connectez l'autre connecteur en bout de nappe sur le périphérique en prenant soin de positionner le fil extérieur rouge de la nappe du côté de l'alimentation du périphérique. Un détrompeur vous permettra de ne pas faire d'erreur.





Enfichez le disque dur dans un emplacement 3.5" en prenant soin de faire correspondre les trous de visseries avec les trous du châssis du boîtier. Il est préférable de laisser un espace entre le disque et le lecteur de disquette pour faciliter la ventilation.
Veillez aussi à faire pointer la face du disque comportant les inscriptions de configuration vers le haut comme sur les photos ci-dessous.



Branchez le connecteur d'alimentation provenant de l'alimentation du boîtier sur le périphérique en vous fiant à la forme trapézoïdale du connecteur.





N'oubliez pas de connecter le cordon audio du lecteur CD-ROM (graveur, lecteur DVD) sur la carte mère (comme ci-dessous) ou sur votre carte son... et de brancher l'autre extrémité à votre périphérique (à gauche de la nappe IDE).
















SCANNER

1 - Repérez la prise USB

La prise USB se trouve à l'arrière du boîtier du micro. Mais il arrive parfois qu'elle soit située sur la face avant du boîtier de certaines machines récentes. Quoi qu'il en soit, elle est identifiable par sa forme : une petite fente rectangulaire. Si le micro en propose deux, vous pouvez choisir indifféremment l'une ou l'autre.



2 - Reliez le scanner à l'ordinateur

Allumez votre micro et branchez le scanner à une prise de courant. Une petite lampe, intégrée au boîtier, s'allume alors pour signaler que l'appareil est bien sous tension. Dans le cas contraire, votre scanner dispose sans doute d'un interrupteur Marche/Arrêt qu'il va falloir actionner. Ensuite, reliez le connecteur USB de votre scanner à la prise du micro. Ne forcez pas si vous ne parvenez pas du premier coup à l'insérer : retournez-la et essayez à nouveau.



3 - Installez le pilote du scanner

Windows 98 (ou Millennium) détecte automatiquement le scanner par l'affichage à l'écran d'un message qui vous invite à installer le pilote du scanner. Cliquez sur le bouton Suivant . Dans la nouvelle fenêtre, cochez la case Rechercher le meilleur pilote pour votre périphérique (recommandé) .

Après avoir inséré le CD-Rom (ou la disquette) contenant le pilote, cliquez à nouveau sur Suivant pour afficher une nouvelle fenêtre. Cochez la case placée devant Lecteur de CD-Rom (ou Lecteur de disquettes) . Si le constructeur a bien fait les choses, en cliquant sur Suivant , le programme d'installation de Windows 98 va trouver immédiatement les fichiers nécessaires. Parfois, comme c'est le cas avec notre scanner, il vous faut écrire l'emplacement précis des fichiers stockés sur le CD-Rom, en cochant la case Définir un emplacement , puis en tapant par exemple D:\WIN98 , où D désigne le lecteur de CD-Rom et WIN98 le dossier où se trouvent les pilotes.



Cette procédure est aussi à suivre si vous avez copié le CD de Windows sur votre disque dur. Validez ensuite comme l'indiquent les fenêtres. Si le programme propose d'installer un pilote Twain , acceptez et suivez les instructions. A la fin de la procédure, éteignez et redémarrez l'ordinateur pour que Windows prenne effectivement en compte les nouveaux pilotes.



4 - Installez les logiciels

Double-cliquez sur l'icône Poste de travail . Dans la fenêtre, double-cliquez sur l'icône du lecteur de CD-Rom et cherchez une icône appelée Setup.exe ou Install.exe . Double-cliquez sur cette icône pour lancer le programme d'installation. Ensuite, vous devrez cocher, les unes après les autres, les cases situées à côté des noms des programmes de travail fournis ( gestionnaire , OCR , retouche photo , etc.).

L'installation s'effectue automatiquement : vous avez juste à cliquer sur les boutons Suivant et Terminer quand ils se présentent. A la fin de cette opération, une fenêtre vous invite encore à redémarrer Windows.



5 - Activez la numérisation

Soulevez le volet du scanner. Placez la partie du document à numériser contre la vitre et refermez le capot. Revenez dans le groupe de programmes du scanner (via Démarrer/Programmes ) et cliquez sur le gestionnaire de numérisation, ici ScanSuite . Vous êtes prêt à démarrer la numérisation.

Vous pouvez également numériser vos documents depuis la plupart des logiciels de dessin ou de retouche d'images en activant leurs fonctions Acquérir ou Importer , généralement accessibles depuis leur menu Fichier .
